Caractetísticas eléctricas del regulador empleado:
Tensión de funcionamiento: 100V mínimo, 240V máximo
Intensidad máxima: 2'5A
Potencia: 10W mínima, 600W máxima
Tecla de encendido/apagado
Tecla de regulación de luminosidad + -

¿Qué elementos de maniobra pueden sustituir a este regulador?
El telerruptor, aunque éste carece de la capacidad de regular.

Se requiere cambiar el sentido de rotación de un motor trifásico sin la necesidad de pulsar el botón de pare, de modo que si queremos invertir el giro mientras está en funcionamiento podamos pulsar el botón de giro en sentido contrario sin que resulte peligroso.

¿Qué es un fusible?
Es un dispositivo de protección

¿Para qué sirve?
Para proteger la instalación o el circuito de una sobreintensidad o un cortocircuito.

Origen breve
Los fusibles son los dispositivos de protección más antiguos empleados en instalaciones eléctricas. Antiguamente eran usados en las instalaciones eléctricas de viviendas pero actualmente en este terreno han sido sustituidos por los magnetotérmicos.

¿Qué tipos de fusibles puedo encontrar en el mercado?
Existen pues, dos tipos de fusible, a saber:



 ¿Cómo identifico un fusible?
Si observamos la carcasa del componente podemos observar una serie de letras, cada letra nos indica las características de dicho fusible.
Los más usados en la práctica son los siguientes, respetando mayúsculas y minúsculas:

gL
aM
aR
gR
gTr

La primera letra, indica la categoría del fusible

g: Fusibles de uso general. Se utilizan para proteger a los receptores contra sobreintensidades no admisibles y cortocircuitos.

a: Fusibles de acompañamiento. Se utilizan para proteger a los receptores contra cortocircuitos y necesitan el acompañamiento de una protección frente a sobreintensidades (relé térmico).


Las letras mayúsculas indican la clase de servicio en función de lo que se vaya a proteger


L: Cables y conductores eléctricos
M: Aparatos de maniobra
R: Semiconductores (diodos, tiristores...)
Tr: Transformadores

Cada fusible está calibrado con su correspondiente corriente nominal en amperios por lo que en función de lo que se vaya a proteger hay que tener en cuenta la intensidad que correrá por él.

¿Por qué se funde un fusible?
El interior de un fusible está compuesto por un pequeño hilo conductor de extremo a extremo. Este conductor está calibrado, cuando por ejemplo, circula por él una intensidad mayor de la que soporta, el hilo se parte y el circuito eléctrico queda abierto. Dado el caso, se reemplaza por otro fusible de las mismas características.

¿Qué ocurre si conectamos muchos pulsadores luminosos?
Las luces de los pulsadores están conectados en paralelo con la bobina, pueden interferir en el funcionamiento normal del automático haciendo que el temporizador no trabaje adecuadamente.

¿Qué es un automático de escalera?
Es un interruptor gobernado a distancia mediante pulsadores

¿Para qué sirve?
Sirve para dotar de temporización el alumbrado de una escalera

¿Cómo funciona?


Al igual que el telerruptor, en su interior hay dispuesta una bobina magnética con la cual y gracias a un pulso de tensión a distancia cerramos uno de sus contactos permitiendo el paso de la tensión hasta las lámparas. Éstas permanecerán encendidas gracias a un temporizador, una vez terminado el conteo, el contacto cerrado vuelve a abrirse y las luces se apagan.


El automático de escalera tiene incorporado consigo un botón de encendido manual y una pequeña rueda, esta rueda nos servirá para dotar del tiempo necesario en el que el contacto permanecerá cerrado. Uno de los problemas más comunes relacionados a estos dispositivos son los pulsadores encasquillados. Cuando por alguna razón un pulsador queda en posición ON, las luces no apagan una vez consumido el conteo pues se vuelve a enviar otro pulso de tensión a la bobina del automático, el temporizador comienza de nuevo la cuenta atrás en circulos viciosos.

* Tensión  de aislamiento : 250V
* Tensión de funcionamiento: 220V
* Intensidad máxima: 16A
* Contactos: Un contacto normalmente abierto (NO)
* Tornillo de graduaje temporal
* Botón de encendido manual.

Empleado en bloques de pisos, motores monofásicos, ascensores...

Se necesita que nuestro motor trifásico gire en un sentido y después en sentido contrario sin necesidad de manipular el cableado manualmente. Para ello, vamos a emplear una botonera de tres botones con paro general en rojo, y dos botones más de color verde, uno para cada sentido de giro. Colocamos dos contactores, representados en el esquema como KM1 y KM2 en cuyo circuito de fuerza cambiamos el sentido de los cables que llegarán al motor y dos relés a la salida de cada contactor para proteger el motor. Entre contactor y contactor, colocamos un enclavamiento mecánico que no permitirá accionar un contactor si el otro está funcionando, de este modo evitamos provocar un cortocircuito y para cambiar el sentido de giro estaremos obligados a pulsar primero el botón de pare.

Conocido también como relé de paso, es un dispositivo electromecánico que funciona como interruptor mediante impulsos eléctricos de tensión.


Aplicaciones del telerruptor
Circuitos de alumbrado de pasillos, escaleras eléctricas de edificios, viviendas, oficinas, locales comerciales


¿Qué ocurre si un pulsador queda cerrado por avería?
Si un pulsador queda pulsado constantemente, manda sin descanso impulsos de tensión, los demás pulsadores no responderían.

¿Es más barato que el montaje de conmutadas?
Sí, gastamos menos cable y usamos pulsadores que son más baratos que los conmutadores.

Un contactor es un dispositivo con capacidad de cortar la corriente eléctrica de un receptor o instalación, con la posibilidad de ser accionado a distancia, que tiene dos posiciones de funcionamiento: una estable o de reposo, cuando no recibe acción alguna por parte del circuito de mando, y otra inestable, cuando actúa dicha acción. Este tipo de funcionamiento se llama de "todo o nada". En los esquemas eléctricos, su simbología se establece con las letras KM seguidas de un número de orden.


Lo es, aunque el contactor es un interruptor más sofisticado que se gobierna a distancia mediante pulsadores, esto es así cuando necesitamos abrir y cerrar un circuito complejo que no requiera tocar dicho "interruptor" con nuestras propias manos.



Forma parte del circuito magnético situado en el núcleo de la bobina y su misión es crear un flujo magnético auxiliar desfasado a 120º con respecto al flujo principal capaz de mantener la armadura atraída por el núcleo evitando así ruidos y vibraciones.

Es el órgano del contactor que puede controlarser a distancia cuando recibe un pulso de tensión en sus bornes, está formado por hilo esmaltado de pequeño diámetro y muchas espiras bobinado sobre un pequeño carrete de material aislante. Los dos bornes de la bobina están etiquetados con la letra A1 y A2.


Se fabrican bobinas para diferentes tensiones de trabajo (12, 24, 48, 230v etc...) tanto para corriente alterna como para corriente continua. Es importante comprobar la tensión y el tipo de corriente de la bobina antes de conectarlo a la red eléctrica ya que podría echarse a perder.

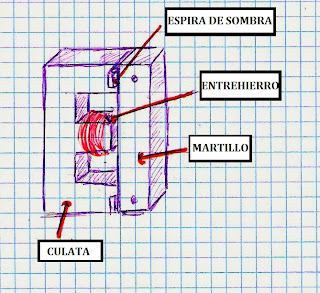

Consta de dos partes: culata y martillo. La culata es la parte fija y en ella se aloja la bobina del contactor. El martillo es la parte móvil, ambas partes se mantienen separadas en reposo gracias a un dispositivo de resorte que tira de la parte móvil y también del entrehierro que no toca directamente al martillo.





Cuando la bobina se alimenta con la tensión correcta, la culata se imanta atrayendo al martillo hacia ella

Están unidos mecánicamente a la parte móvil del circuito magnético, de esta forma, cuando el martillo se desplaza, también lo hacen los contactos abriendo los que están cerrados y cerrando los que están abiertos.


En general se pueden encontrar dos tipos de contactos en el contactor: los de fuerza y los de mando, estos últimos reciben también el nombre de contactos auxiliares. Los de fuerza están preparados para un poder de corte mayor y se encargan de controlar las cargas de potencia (motor eléctrico, conjunto de radiadores eléctricos, etc...). Los de mando se usan para tareas auxiliares y de control.

En la izquierda se representa el circuito del motor trifásico. Para la protección usamos un diferencial tripolar y para la protección del cableado un magnetotérmico tripolar de 16A, la sección de cable a emplear será de 2'5mm2. Despues de salir del magnetotérmico, conectamos nuestras tres fases a tres contactos abiertos de un contactor y a continuación nos llevamos los tres cables al relé (nuestro guardamotor). Si por alguna razón, el motor comienza a demandar una cantidad grande de intensidad, más de la que el relé pueda soportar, éste se disparará evitando que el motor se queme, pues se habrá producido un fallo térmico.


A la derecha representamos el circuito de mando, que nos sirve para hacer la maniobra. Este circuito lo protegemos con un magnetotérmico de 10A puesto que la sección de cable de cobre que usamos es de 1'5mm2. Después de salir con la fase del magnetotérmico nos la llevamos al relé, después a pulsadores, lámpara verde y roja, contactor y por último completamos nuestro circuito rematándolo con el cable neutro.


Si observamos el circuito de mando, al producirse un fallo térmico en el relé, su contacto 95-96 que está cerrado se abre apagando así la lámpara verde, y su contacto abierto 97-98 se cierra, en este punto se enciende la lámpara roja que nos indica que el relé se ha disparado a causa de una sobreintensidad.

El relé sólo puede rearmarse de forma manual, necesitamos que no se rearme de forma mecánica porque antes hay que indagar en la posible razón por la que se ha disparado.

¿Qué es un diferencial?
El interruptor diferencial es un dispositivo de protección

¿Para qué sirve?
Para proteger la instalación y a los Seres vivos contra los defectos de aislamiento, derivación y/o fuga.

Las principales características que definen a un diferencial son:

1- Intensidad nominal

2- Tensión Nominal

3- Sensibilidad: Es el valor mínimo de la intensidad de defecto que provoca la apertura del diferencial. En función de este valor podemos clasificar los diferentes diferenciales como:

> Baja sensibilidad: incremento de intensidad nominal mayor a 300mA, se aplica en industrias que no requieren de altos niveles de protección.

> Alta sensibilidad: Incremento de intensidad nominal entre 10 y 30mA. Los de 30mA son los que se usan habitualmente en viviendas y en instalaciones generales.

4- Número de polos: Bipolares y tetrapolares

¿Cómo se distingue un diferencial de un magnetotérmico a simple vista?
El diferencial tiene un pequeño botón de testeo. Este botón nos permite comprobar que nos llega tensión, al pulsarlo salta, nos indica también que el diferencial funciona correctamente. Se aconseja testear el diferencial de nuestra vivienda cada 6 meses.

¿Por qué se dispara un diferencial?
 El diferencial lleva dentro un rosco con hilo de cobre enrollado. Este transformador toroidal está atravesado por una línea de ida y otra de vuelta, el magnetismo actúa sobre el cobre y la intensidad se mantiene constante. Pero si la intensidad de salida es diferente a la intensidad de entrada, el diferencial se dispara cortando la electricidad.





El diferencial se coloca justo antes de los magnetotérmicos de protección de cable y justo después del ICP e IGA. Las instalaciones más antiguas carecen de ICP e IGA por lo que en ese caso iba colocado justo al principio.

* ¿Hay que seguir un orden en el encendido? Sí. ¿Por qué? Porque los conmutadores están conectados entre sí.

* ¿Cuántas lámparas se llegan a encender a la vez? Sólo una.

* ¿Se puede utilizar un interruptor como conmutador? No. ¿Por qué? Porque un interruptor carece de los tres bornes de conexión necesarias, sólo tiene dos y no puede conmutar.

* ¿Se puede utilizar un conmutador como interruptor? Sí. ¿Por qué? Porque los conmutadores tienen más de dos bornes, para usarlos como interruptor sólo necesitamos usar dos bornes de ellos. En un conmutador de extremo usamos su borne común y una salida, en un cruzamiento usamos una entrada y una salida.

* ¿Qué diferencias hay entre un conmutador simple y un interruptor? Mirándolos de frente pueden parecer iguales, la diferencia estriba en que si miramos sus bornes de conexión, en el interruptor tenemos dos y en el conmutador de extremo tres.

* ¿Hay que seguir un orden en el encendido?  Sí. ¿Por qué? Porque los interruptores están conectados entre sí en cascada. Dependo del interruptor 1 para que la fase vaya llegando a su destino (las lámparas). Cada interruptor depende pues, de la posición en "ON" que tengan los interruptores anteriores a él.

* ¿Cuántas lámparas se llegan a encender a la vez? Las cuatro, pero para ello deben estar todos los interruptores en ON. Luego, partiendo de los interruptores desde fase puedo encender desde 1 hasta 4.








* Indica las características del cable H07V-K
Cable según normas armonizadas. Su tensión de aislamiento es de 450v entre conductor y tierra, su tensión de aislamiento entre conductores similares es de 750v. Está hecho de PVC y es flexible para cable de instalación fija.

H: Normalización
07: Tensión asignada
V: Aislamiento
K: Forma del conductor

¿Qué es un magnetotérmico?
El magnetotérmico es un interruptor de protección

¿Para qué sirve?
Sirve para proteger nuestra instalación (los cables) de una sobreintensidad (sobrecarga) o un cortocircuito.


Partes de protección
El magnetotérmico consta por dentro de dos mecanismos de protección, una parte magnética y otra térmica. La magnética se estimula a través del magnetismo cuando en nuestro circuito sucede un cortocircuito. La parte térmica nos protege de la sobreintensidad, cuando por un cable corre más intensidad de la que éste puede soportar dos pequeñas placas en contacto de su magnetotérmico se dilatan separándose y entonces se dispara. Como el magnetotérmico consta de estos dos sistemas de protección, es aconsejable no referirnos a él como "térmico".


Existen pues, diferentes calibres de magnetotérmicos que se disparan a diferente intensidad. En las viviendas usamos 4:

De 10A: Protege a cable con sección de 1'5mm² (alumbrado y timbre)
De 16A: Protege cable con sección de 2'5mm² (fuerza (tomas de corriente))
De 20A: Protege cable con sección de 4mm² (electrodomésticos de cocina)
De 25A: Protege cable con sección de 6mm² (Horno vitrocerámica)

Nota: Antiguamente en las viviendas el magnetotérmico de 16A se ponía de 15A.

¿Por qué he de proteger cada sección de
cable con un magnetotérmico distinto?
Cada sección de cable soporta una intensidad distinta. A sección de 1'5mm² se le asigna un magnetotérmico de 10A porque dicho cable no puede soportar más de esta intensidad, cuando la supera, el magnetotérmico salta evitando que el cable se queme.

¿Y si protejo una sección de cable 1'5mm²
con un magnetotérmico de 25A?
Nuestro cable se quemaría si la intensidad que corre por él es mayor de 10A, el magnetotérmico no se disparará hasta que la intensidad sea de 25A, por lo tanto el cable se habrá quemado antes de que el magnetotérmico haya sido estimulado.

¿Y si protejo una sección de 6mm² con
un magnetotérmico de 10A?
Nuestro cable no se quemaría, pero por este cable normalmente corre una intensidad mayor a 10A, el efecto sería que el magnetotérmico dispararía constantemente sin necesidad de que deba hacerlo.

Polos de un magnetotérmico
Los hay unipolares, bipolares, tripolares y tetrapolares (1, 2, 3 y 4 polos respectivamente)


Unipolares: Protegen sólo la fase. Antiguamente eran usados en vivienda pero actualmente no.

Bipolares: Los que usamos en viviendas, protege fase y neutro

Tripolares: Protege tres fases

Tetrapolares: Protege tres fases y un neutro

Los magnetotérmicos también se identifican por su velocidad de disparo que se indica con una letra, su curvatura.

B: disparo rápido
C: disparo normal (este es el usado en viviendas)
D: disparo lento



Nuestros magnetotérmicos, que también reciben el nombre de PIA (Pequeño Interruptor Automático) deben ir colocados justo después del diferencial y todos ellos puenteados ente sí desde los polos superiores, a través de los polos inferiores iremos protegiendo nuestros cables según su sección.

* ¿Para qué estancias de la vivienda se usa este montaje?
  Habitaciones, pasillos, salones. Estancias amplias que requieren ser encendidas desde más de dos puntos. Pasillos de más de 10 metros de longitud, estancias con 3 puertas de entrada.



* En el cabecero de la cama, si existen dos cajetines juntos y enchufe y conmutador ¿Cuál pondrías más cerca de la cama? El conmutador ¿Por qué? Porque es más cómodo para el usuario.

* Si cambiamos los bornes del cruzamiento ¿Qué sucede?
  A diferencia del conmutador de extremo, el conmutador de cruce consta de 4 bornes (dos entradas y dos salidas o dos entradas en cada lado según se mire) los vueltas de ambos conmutadores de extremo van a los bornes de entrada del cruzamiento. Hay que tener cuidado en este punto para que nuestra conexión no resulte fallida.




* Errores de conexión en un cruzamiento:

Dibujo 1: En esta posición podemos ver que si pulsamos los conmutadores de extremo nuestra luz encenderá, aunque la conexión es erronea la fase llega a su destino porque el circuito está cerrado.

Dibujo 2: Pero ahora pulsamos el conmutador de cruce y como vemos la fase queda cortada por ambos lados. Si pulsamos cualquiera de los conmutadores de extremo la luz no encenderá jamás.

Explica el funcionamiento del circuito
Activamos los dispositivos de protección (diferencial y magnetotérmico) con lo cual tenemos tensión eléctrica en el tablero.
Al poner uno de los interruptores en ON y el otro en OFF, las lámparas permanecen apagadas. Se iluminarán sólo si los dos interruptores están en ON

¿Qué le ocurre a una lámpara si apagamos la otra?
Permanece encendida

Piensa qué ocurriría si unimos los extremos de una lámpara
Se une fase y neutro provocando así un cortocircuito

Medidas de tensiones en cada lámpara
230V

1- Explica el funcionamiento del circuito
Activamos los dispositivos de protección conformado por diferencial y magnetotérmico de 10A que protegerá cable con sección de 1'5mm2. Cuando colocamos los dos interruptores en "ON" ambas lámparas se iluminan. Si uno de ellos está en OFF y el otro en ON indistintamente, ambas lámparas permanecen encendidas, sólo se apagarán cuando los dos interruptores estén en OFF.

2- ¿Qué le ocurre a la otra lámpara si se funde la bombilla de una? Se apaga también ¿Por qué? Porque ambas están conectadas en serie. Al fundirse una, el circuito queda abierto y la tensión no puede viajar.

3- Medidas de tensiones de lamp1 y lamp2 antes y después de apagar una lámpara
Con las dos lámparas encendidas la tensión se reparte debido a la conexión en serie de lamp1 y lamp2, esta se reparte entre las dos, iluminan pues a nivel más bajo de su potencia máxima. Si apagamos una lámpara, la tensión en la otra será la máxima, 230v.

4- ¿Qué ocurre si unimos los extremos del interruptor? Una lámpara se ilumina a máxima potencia ¿Cómo se denomina lo realizado con el cable? Puente

5- Medida de tensiones lamp1 lamp2 antes y después de unir extremos
Antes 115v (porque las dos son de la misma potencia), después 230v en ambas respectivamente.
